Modellieren von Knoten und Blättern



...

In den folgenden Abschnitte wird erläutert, inwiefern Hierarchieknoten tatsächlich oder nur in der Anzeige in einer BEx Query doppelt in einer Hierarchie vorkommen können:

Link-Knoten

Als Link-Knoten kann ein Knoten und der ganze unter diesem Knoten liegende Teilbaum mehrfach in eine Hierarchie einhängt werden (siehe Link-Knoten). Alle Blätter dieses Knotens kommen folglich mehrfach in der Gesamthierarchie vor.

Doppeltes Blatt

Es ist in der Hierarchie-Pflege möglich, ein Blatt (Merkmalswert) unter beliebig viele verschiedene Knoten zu hängen. Unmittelbar unter demselben Knoten kann ein Blatt aber nur einmal hängen.

Sowohl bei doppelten Blättern als auch bei Blättern in Teilbäumen unter Link-Knoten werden die Werte der doppelten Blätter intern nur einmal berücksichtigt. Das System berechnet beim Aggregieren automatisch sogenannte Korrekturblätter auf den übergeordneten Knoten.

Wenn unter den Nachfahren eines Knotens K_o ein Blatt B_o z.B. dreimal liegt, wird der Wert intern dreimal addiert und zusätzlich durch einen sogenannten Korrekturknoten zweimal wieder subtrahiert.

Bebuchbarer Knoten

Ausgangssituation:

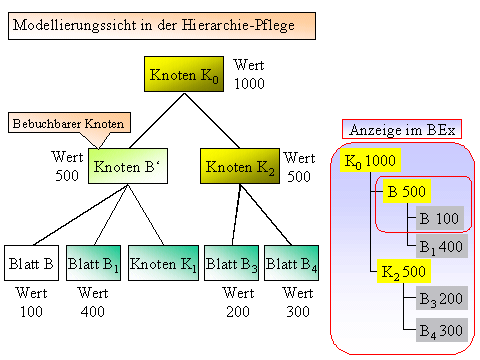

Änderung:

Wenn unter den Hierarchieknoten B z.B. ein weiteres Blatt B₁ und/oder ein Knoten K₁ gehängt wird, wird der Knoten B zu einem bebuchbaren Knoten B'. Unter dem Knoten B' hängt nun als erstes das Blatt B, dann das Blatt B₁ und der Knoten K₁. Das Blatt B wird in der Hierarchie-Pflege nicht angezeigt, wohl aber in der Query. Der Knoten K₁ hat keinen Wert; er wird daher zwar in der Hierarchie-Pflege, aber nicht in der Query angezeigt.

Einen typischen Anwendungsfall, der zeigt, wie sinnvoll dieses Anzeigeverhalten ist, stellt eine Kostenstellenhierarchie dar: Wenn B’ diejenige Kostenstelle ist, die B₁ und K₁ übergeordnet ist, ist es wichtig, auch diejenigen Kosten zu kennen, die auf die Kostenstelle B direkt abgerechnet werden und nicht auf eine der untergeordneten Kostenstellen.

Über Hierarchieattribute können Sie für eine Hierarchie festlegen, ob Blätter - wie in unserem Beispiel Blatt B - in der BEx Query nicht angezeigt werden sollen (siehe Hierarchieattribute).
