Überwachung der Systemverfügbarkeit mit dem NW Administrator

Verwendung

Sie können mit diesem Plug-In schnell und einfach die Verfügbarkeit Ihrer überwachten Systeme und der zugehörigen Instanzen überprüfen. Technisch wird diese Verfügbarkeitsüberwachung durch den Verfügbarkeitsagenten CCMSPING und im zentralen Monitoring-System (CEN) durchgeführt (siehe Verfügbarkeitsüberwachung mit CCMSPING). Dabei werden die folgenden Informationen angezeigt:

●      Verfügbarkeit, Datenbank-Host, Release und eine Kurzbeschreibung der überwachten Systeme. Ein System gilt als verfügbar, wenn der Message-Server auf eine Anfrage des Verfügbarkeitsagenten antwortet und mindestens eine Instanz beim Message-Server als aktiv gemeldet ist.

●      Verfügbarkeit von ABAP-Instanzen; dabei werden die folgenden Daten angezeigt:

○       Availability (Message Server) gibt an, ob der Server beim ABAP-Message-Server als aktiv gemeldet ist.

○       Availability (Logon Check) gibt an, ob eine Anmeldung an dem Server möglich ist; hierfür wird ein RFC-Aufruf direkt am Server durchgeführt.

○       Außerdem werden als ABAP Instance Details die Anzahl der angemeldeten Benutzer, die Dialog-Antwortzeit und die standardisierte Antwortzeit ausgegeben.

●      Verfügbarkeit von Java-Instanzen; dabei werden die folgenden Daten angezeigt:

○       Availability (Message Server) gibt an, ob der Server beim entsprechenden Message-Server als aktiv gemeldet ist. Bei Double-Stack-Systemen kann die Überwachung der Instanzen je nach Konfiguration der Verfügbarkeitsüberwachung sowohl über den Java- als auch über den ABAP-Message-Server erfolgen.

○       Außerdem werden als Java Instance Details Hostname und Portnummer, sowie die Anzahl der verfügbaren Serverknoten der Instanz ausgegeben.

Die Verfügbarkeitsdaten entsprechen denen, die Sie im Monitor Availability and Performance Overview im CEN anzeigen lassen können.

Voraussetzungen

Damit die die Verfügbarkeitsinformationen im NW Administrator angezeigt werden können, müssen die folgenden Voraussetzungen erfüllt sein:

·         Alle zu überwachenden Systeme sowie das CEN müssen in Ihrem System Landscape Directory (SLD) eingetragen sein.

·         Sie haben das SLD am NW Administrator angeschlossen (siehe Configuring the SAP NetWeaver Administrator to Work with the SLD).

·         Sie haben die Verbindung zum CEN im Visual Administrator eingetragen (siehe Zentrales Monitoring-System für NW Administrator festlegen).

·         Im CEN muss ein Verfügbarkeitsagent CCMSPING installiert und registriert sein. Nähere Informationen hierzu finden Sie unter Verfügbarkeitsagent CCMSPING installieren.

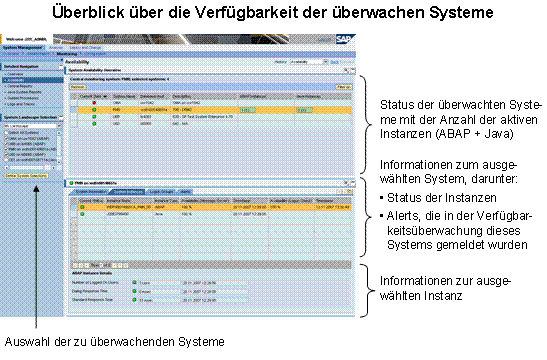

Funktionsumfang

Status der überwachten Systeme (System Availability Overview)

Es werden die Verfügbarkeitsinformationen aller Systeme angezeigt, die Sie in der System Landscape Selection ausgewählt haben (siehe System Landscape Selection):

Spalte	Bedeutung
Current State	Status des Systems:  Der Message-Server des Systems ist erreichbar, und mindestens eine Instanz ist dort als aktiv gemeldet  Der Message-Server des Systems ist nicht erreichbar, oder keine Instanzen sind dort als aktiv gemeldet
System Name Database Host Description	Weitere statische Informationen über das überwache System
ABAP Instances Java Instances	Statusbalken mit der Anzahl der laut Message-Server aktiven Instanzen, zum Vergleich die Anzahl aller Instanzen, die dem Message-Server bekannt sind

Beachten Sie, dass Systeme, die in der Verfügbarkeitsüberwachung des CEN nicht überwacht werden, im NW Administrator bei Current State mit der Ikone  (System not Configured) dargestellt werden. Um das System zu überwachen, wählen Sie die Ikone, und geben Sie die folgenden Daten ein:

●        Beschreibung des Systems

●        zuständiger CCMSPING (dies müssen Sie nur dann eingeben, falls Sie Mehrere Agenten CCMSPING verwenden)

Wählen Sie dann die Drucktaste Enable Availability Monitoring. Die Verfügbarkeits­überwachung für das gewählte System wird im CEN aktiviert; nach ca. 5 Minuten werden die ersten Verfügbarkeitsdaten geliefert. Alternativ können Sie die Konfiguration auch im CEN vornehmen (siehe Verfügbarkeitsüberwachung konfigurieren).

Status eines ausgewählten Systems (<SysID> on <Host>)

●      Sie sehen in der Registerkarte System Info weitere Informationen zu dem ausgewählten System; darunter den Status des Systems bezüglich jedes registrierten CCMSPING. Sie können so die Verfügbarkeit zu einer Erreichbarkeitsinformation erweitern, indem Sie Mehrere Agenten CCMSPING verwenden.

●      Sie sehen in der Registerkarte System Instances den Status aller Instanzen des ausgewählten Systems. Neben der Verfügbarkeit nach Message-Server wird für ABAP-Instanzen zusätzlich die Verfügbarkeit nach Logon Check ausgegeben. Dabei wird ein RFC-Aufruf direkt an den Server durchgeführt. Eine Instanz gilt nach dieser Methode als verfügbar, wenn ein freier Dialog-Workprozess diesen Aufruf beantwortet, wenn also eine Anmeldung an dieser Instanz möglich ist.

●      Sie sehen in der Registerkarte Alerts alle Alerts des Monitors Availability and Performance Overview für das ausgewählte System. Dies sind u. a.:

○       bei ABAP-Instanzen: Schwellenwertüberschreitungen für die o. g. Performance-Werte

○       bei Instanzen und dem System selbst: Schwellenwertunterschreitungen bei der Verfügbarkeit in Prozent

○       Fehler bei der Konfiguration und des CCMSPING

Status einer ausgewählten Instanz (ABAP/Java Instance Details)

Wählen Sie eine Instanz, um zusätzlich die folgenden Daten der Instanz anzuzeigen:

●      ABAP-Instanz

○       Dialogantwortzeit

○       Anzahl angemeldeter Benutzer

○       standardisierte Dialogantwortzeit

●      Java-Instanz

○       Host und Port der Instanz

○       Anzahl der Serverknoten
