ПроцессВзаимодействие системы Найти этот документ в структуре навигации



Этот процесс описывает принцип взаимодействия системы-потребителя с механизмом контроля качества (QIE).

Предпосылки

Система-потребитель предоставляет интерфейс пользователя.

Процесс

  1. Вызов необходимого приложения осуществляется в системе-потребителе.

  2. Система-потребитель проверяет наличие полномочий на использование этого приложения.

  3. В системе-потребителе выбирается функция, необходимая для приложения, и введите данные.

  4. Система-потребитель переносит данные в QIE и вызывает соответствующий сервис в QIE.

  5. QIE проверяет наличие полномочий на использование этого сервиса.

  6. В зависимости от сервиса QIE выполняет один или несколько следующих шагов:

    • Считывает или загружает данные.

    • Проверяет данные.

    • Изменяет данные.

    • Удаляет данные.

    • Сохраняет данные.

  7. QIE открывает доступ к обработанным данным для системы-потребителя.

  8. В системе-потребителе выполняется получение, интерпретация и обработка данных, а также открытие доступа к ним (при необходимости).

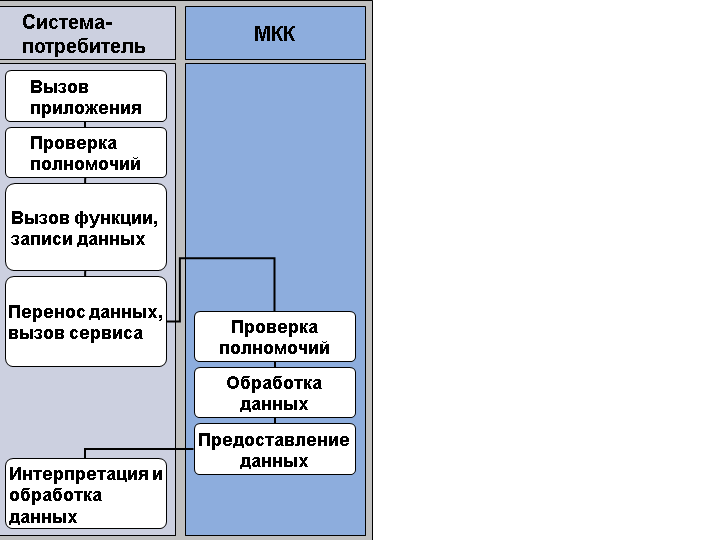

Отображение поясняется сопровождающим текстом.

Эта процедура может повторяться во время процесса требуемое количество раз. См. следующий пример.

Пример

Следующая процедура представляет пример взаимодействия систем при просмотре заключения для документа проверки:

  1. В системе-потребителе выполняется выбор транзакции для администрирования заключения.

  2. Система-потребитель проверяет наличие полномочий на использование этой транзакции.

  3. Выберите в системе-потребителе функцию для просмотра заключения и введите документ проверки, для которого требуется просмотреть заключение.

  4. Система-потребитель переносит номер документа проверки в QIE и вызывает в нем сервис для просмотра заключения.

  5. QIE проверяет наличие полномочий на использование этого сервиса.

  6. На основе перенесенного номера документа проверки в QIE выполняется считывание данных документа проверки и связанного заключения.

  7. QIE открывает доступ к списку заключений для системы-потребителя.

  8. Система-потребитель получает список заключений и отображает их в интерфейсе пользователя.

При дальнейшей обработке заключения процедура будет перезапущен с шага 3, в котором выполняется выбор функции для изменения заключения.

Следующая процедура служит примером создания документа проверки в фоновом режиме при создании поступления материала:

  1. Выберите в системе-потребителе транзакцию для создания поступления материала.

  2. Система-потребитель проверяет наличие полномочий на создание поступления материала.

  3. Введите в системе-потребителе данные, необходимые для поступления материала, например материал и завод.

  4. Система-потребитель переносит материал и завод в QIE и вызывает сервис для создания документов проверки.

  5. QIE проверяет наличие полномочий на использование сервиса для создания документов проверки.

  6. На основе перенесенных данных материала и завода в QIE выполняется оценка соответствующих правил проверки, определение параметров проверки, создание документа проверки на базе этих параметров, и, при необходимости, создание связанных выборок. Если требуется, система может выполнить другие последующие действия. Например, возможна печать инструкций по взятию проб.

  7. QIE отправляет в систему-потребитель сообщение о необходимости выполнения проверки и о создании документа проверки, а также отправляет номер этого документа проверки.

  8. Система-потребитель получает информацию о необходимости выполнения проверки. При установке соответствующих параметров настройки в системе-потребителе будет соответственно отмечен документ поступления материала.
