Chart-Typen der Klasse 5
Zur Klasse 5 gehört der Chart-Typ Delta-Chart inklusive seiner Variante Waterfall-Chart.
Delta-Chart
Eine Delta-Chart zeigt die Entwicklung einer Summe über die Darstellung diverser Zwischenwerte. Charakteristisch ist hierbei, dass diese Zwischenwerte nicht als Zwischensummen sondern als Deltas angezeigt werden.
Die Delta-Chart kennt zunächst einmal nur flache Datentabellen, d.h. die Zwischenwerte sind jeweils Einzelposten. Im Falle einer hierarchischen Datentabelle, wenn sich also Zwischenwerte wiederum aus mehreren Einzelposten zusammensetzen, zieht das System automatisch die Variante Waterfall-Chart für die Darstellung heran.
Unterschiede zwischen Chart-Typ Delta-Chart und Variante Waterfall-Chart
|
Delta-Chart |
Waterfall-Chart |
Hierarchie in Datentabelle |
Nein |
Ja |
Anzahl der Summen |
2 (Startwert, Endwert) |
2+n (Startwert, Endwert, ggf. Zwischenwerte) |
Beispieltabelle für Delta-Chart
Profitability Line |
Earned Amount |
Cost of Goods sold |
-41.500,00 |
Customer Rebates |
-5.700,00 |
Overhead Costs |
-5.000,00 |
Quantity Discount |
-9.050,00 |
Returns |
-4.325,00 |
Revenue |
87.000,00 |
Overall Result |
21.425,00 |
Das Beispiel zeigt eine Tabelle für eine Delta-Chart. Die Tabelle weist keine Hierarchie (Hierarchieknoten) auf, ein weiterer Aufriss ist also nicht möglich. Als Summen für den Aufbau der Chart werden die Posten Cost of Goods sold (Startwert) auf der Soll-Seite und Revenue (Endwert) auf der Haben-Seite herangezogen, alle weiteren Posten dienen allein als Zwischenwerte und werden in der Chart als reines Delta dargestellt. Der Endwert und der Startwert (samt aller Zwischenwerte) werden gegeneinander aufgerechnet und bilden eine Gesamtsumme (Overall Result).

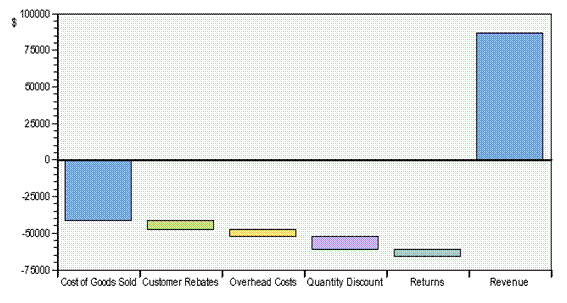

Beispiel für Delta-Chart
Das Beispiel zeigt die Posten Cost of Goods sold und Revenue als Summen (hier in blau). Die vier Zwischenwerte werden jeweils als Delta dargestellt, Customer Rebates also als Differenz zwischen dem vorangegangenen Wert Cost of Goods sold und dem Folgewert Overhead Costs, und so weiter.
Waterfall-Chart als Variante
Charakteristisch für diese Variante sind folgende Details:
● Startwert und Endwert gelten immer als Summen.
● Die Datentabelle ist hierarchisch strukturiert: Einzelne Zwischenwerte besitzen weitere Untermengen, folglich werden sie in der Tabelle nicht als Einzelposten sondern Hierarchieknoten aufgeführt (siehe folgend Beispiel für Waterfall-Chart mit Werten im positiven Bereich). Diese Knoten können aufgeklappt werden.
● Alle Zwischenwerte ohne Untermengen gelten als Delta.
● Alle Zwischenwerte mit Untermengen (d.h. Knoten), die nicht aufgeklappt sind, gelten als Delta.
● Der letzte Knoten einer Hierarchieebene gilt als Summe.

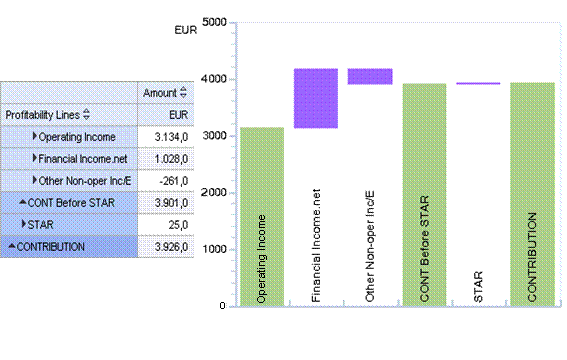

Beispiel für Waterfall-Chart mit Werten im positiven Bereich
Das Beispiel zeigt die Datentabelle und zugehörige Waterfall-Chart. Beachten Sie, dass der Startwert CONTRIBUTION entsprechend der Struktur der Tabelle in der Chart rechts dargestellt wird. Als Summen werden CONTRIBUTION, CONT Before STAR und Operating Income gezeigt.
Beispiel für Waterfall-Chart mit Werten im positiven und negativen Bereich
