Interaktionsmodell

Analog zu der Grafik im Abschnitt Interaktionsmodell in der Serverrolle wird im folgenden der Daten- und Kontrollfluss für die Clientrolle beschrieben.

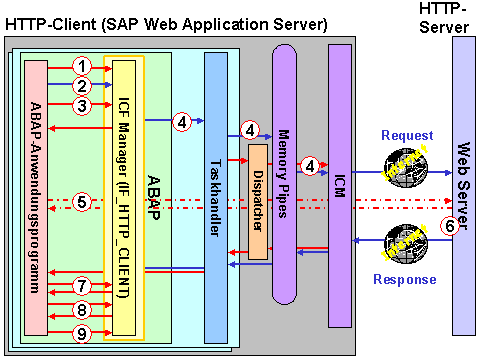

Wenn ein ABAP-Anwendungsprogramm im SAP-System einen HTTP-Request ins Internet sendet, werden folgende Schritte durchgeführt (siehe auch Erläuterungen, die unterhalb der Grafik aufgeführt sind).

1. Erzeugen eines Objektes der Klasse CL_HTTP_CLIENT . Dieses wird in folgenden als Client-Kontrollblock (analog zum Server-Kontrollblock) bezeichnet. Die Struktur ist unter Interface IF_HTTP_CLIENT beschrirben.

Dies geschieht durch den Aufruf der Methode CL_HTTP_CLIENT=>CREATE bzw. CL_HTTP_CLIENT=>CREATE_BY_DESTINATION . Der Aufruf erfolgt im ABAP-Anwendungsprogramm, das den Request sendet.

Beachten Sie bitte, dass auch die Aktivitäten der Punkte 2, 3, 5, 7, 8 und 9 durch das ABAP-Anwendungsprogramm angestoßen werden müssen – durch Aufrufen von entsprechenden Methoden. Das ABAP-Anwendungsprogramm arbeitet also mit den Komponenten der Klasse CL_HTTP_CLIENT , um die Request- und Response-Daten verarbeiten zu können

• Falls die Methode CL_HTTP_CLIENT=>CREATE aufgerufen werden soll, müssen dieser Methode die folgenden Informationen zur Verfügung stehen: HOST (Hostname), SERVICE (Port), PROXY_HOST (Hostname des Proxy-Rechners), PROXY_SERVICE (Port des Proxy-Rechners) und SCHEME (Angabe, ob HTTP oder HTTPS verwendet werden soll; mit dem Default-Wert ‚SCHEMETYPE_HTTP’ ).
• Falls die Methode CL_HTTP_CLIENT=>CREATE_BY_DESTINATION aufgerufen werden soll, muss die gewünschte HTTP-Destination in der Transaktion SM59 gepflegt sein (Knoten HTTP-Verbindungen zu R/3 System oder HTTP-Verbindungen zu ext. Server). Details zu den Einstellungen sind unter Verbindungsaufbau über Destination (SM59) beschrieben.

1. Füllen des erzeugten Client-Kontrollblocks:
   Das Attribut REQUEST wird mit den gewünschten Request-Daten gefüllt.
2. Absenden des Requests durch Aufruf der Methode SEND .
   Die Verbindung wird geöffnet, der Request wird in einen HTTP-Datenstrom verwandelt (serialisiert).
3. Über Taskhandler und Internet Communication Manager geht der Request an den gewünschten HTTP-Server.
4. Falls der HTTP-Server eine Authentifizierung verlangt (z.B. wenn er auch ein SAP-System ist), erfolgt nun der Logon des Clients.
   Dies geschieht über ein SAP-Anmelde-Popup, falls der HTTP-Server ein SAP-System ist, ansonsten über das HTTP-Standard-Popup. Diese Abfrage, ob für die Authentifizierung das SAP-Anmelde- oder HTTP-Standard-Popup verwendet werden soll, wird innerhalb der Methode RECEIVE durchgeführt (siehe 7.).

Diese Authentifizierung erfolgt nur in Dialogprozessen, in Batchprozessen wird dieser Schritt nicht durchgeführt.

5. Der HTTP-Server generiert eine Response und sendet sie zurück.
6. Durch Aufruf der Methode RECEIVE werden die Response-Daten eingelesen und das Attribut RESPONSE des Client-Kontrollblocks gefüllt.
7. Verarbeitung oder Ausgabe der Daten durch Zugriff auf das Response-Attribut.

 Es ist auch möglich, die Ausgabe an das HTML-Control zu übergeben, dann wird die Response wie in einem Browser dargestellt.

8. Schließen der Verbindung durch Aufrufen der CLOSE -Methode.
