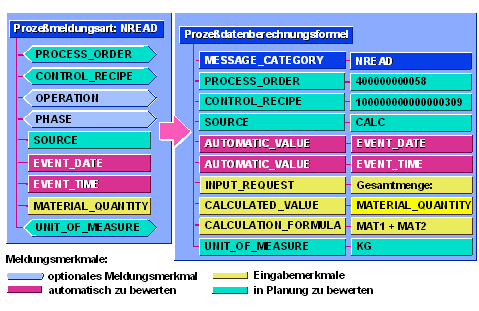

Die nachfolgende Grafik zeigt an einem Beipiel den Zusammenhang zwischen Prozeßdatenberechnungsformel und Meldungsart.

In der Prozeßvorgabe sind folgende Informationen hinterlegt:

• Zur Prozeßvorgabe soll eine Meldung der Art NREAD erzeugt werden.

• Auftragsnummer und Phase sowie Ursprung oder Bezeichnung des berechneten Werts (PPPI_SOURCE) sind bereits im Prozeßauftrag bekannt. Die zugehörigen Meldungsmerkmale sind daher bereits in der Prozeßvorgabe bewertet.

• Datum und Uhrzeit sind für die automatische Bewertung in der Herstellanweisung vorgesehen.

• Die Materialmenge soll in der Herstellanweisung berechnet werden. Sie entspricht der Summe der Materialmengen, die mit Hilfe der Variablen MAT1 und MAT2 aus vorausgehenden Prozeßvorgaben übernommen werden.
  Vor dem berechneten Wert soll der Text Gesamtmenge: angezeigt werden.

• Das Meldungsmerkmal für die Maßeinheit ist bereits in der Prozeßvorgabe bewertet. Da es nach dem Eingabewert zugeordnet ist, wird es in der Herstellanweisung nach dem Eingabefeld ausgegeben.

• ie übrigen Merkmale der Meldungsart sind zum Verarbeiten der Meldung nicht nötig. Sie sind daher auch in der Prozeßvorgabe nicht berücksichtigt.
