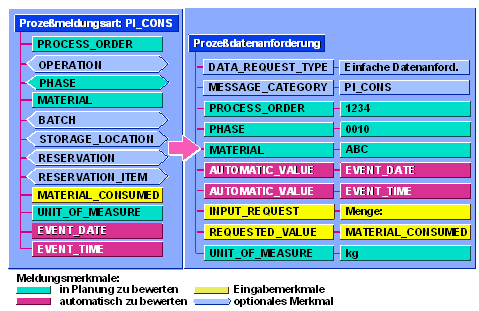

Die nachfolgende Grafik zeigt am Beipiel einer Warenausgangsmeldung den Zusammenhang zwischen Prozeßdatenanforderung und Meldungsart.

In der Prozeßvorgabe sind folgende Informationen hinterlegt:
- Da nur ein Warenausang gebucht werden soll, ist eine einfache Datenanforderung definiert.
- Zur Prozeßvorgabe soll eine Meldung der Art PI_CONS erzeugt werden.
- Auftragsnummer, Phase und Material sind bereits im Prozeßauftrag bekannt. Die zugehörigen Meldungsmerkmale sind daher bereits in der Prozeßvorgabe bewertet.
- Datum und Uhrzeit sind für die automatische Bewertung in der Herstellanweisung vorgesehen.
- Das Merkmal für die Materialmenge ist als Eingabewert gekennzeichnet. Als Eingabeaufforderung zum Eingabewert ist der Text Menge: definiert.
- Das Meldungsmerkmal für die Maßeinheit ist bereits in der Prozeßvorgabe bewertet. Da es nach dem Eingabewert zugeordnet ist, wird es in der Herstellanweisung nach dem Eingabefeld ausgegeben.
- Die übrigen Merkmale der Meldungsart sind zum Verarbeiten der Meldung nicht nötig. Sie sind daher auch in der Prozeßvorgabe nicht berücksichtigt.
