Anfang des InhaltsbereichsSyntaxdokumentation Typ 0: Aufbau von Prozessvorgaben für Herstellanweisungen Dokument im Navigationsbaum lokalisieren

Damit Universal-Prozessvorgaben in der Herstellanweisung korrekt verarbeitet werden, müssen die Merkmale in einer bestimmten Reihenfolge definiert werden.

Im folgenden sind die Merkmale entsprechend ihrem Zweck zu Merkmalblöcken zusammengefasst. Diese können Sie gemäß der wie folgt vorgeschriebenen Reihenfolge zu Prozessvorgaben zusammensetzen:

  1. An erster Stelle geben Sie die Definition von Phasen-Reihenfolgen an.
  2. An zweiter Stelle geben Sie die Definition von Datenanforderungen an.
  3. An dritter Stelle geben Sie die Definition der Meldungserzeugung an. Dabei können beliebig viele Prozessmeldungsblöcke definiert werden.
  4. An vierter Stelle können Sie alle übrigen Merkmalblöcke angeben. Dabei kann jeder Merkmalblock beliebig oft vorkommen. Auch die Reihenfolge innerhalb dieser Merkmalblöcke ist beliebig.

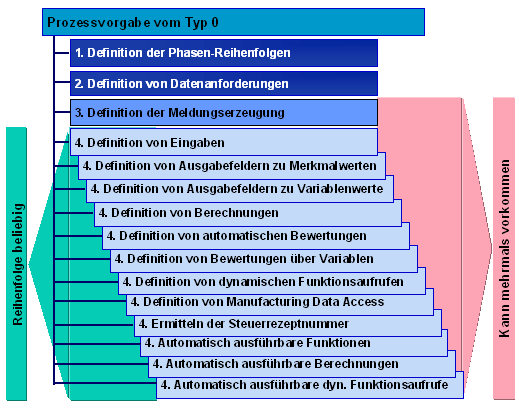

Reihenfolge der Merkmalblöcke

Diese Grafik wird im zugehörigen Text erklärt



Merkmalblöcke

* = optional

A) Definition der Phasen-Reihenfolge

Merkmal



Bedeutung

PPPI_PREDECESSOR



Nummer der Vorgängerphase

B) Definition von Datenanforderungen

Merkmal



Bedeutung

PPPI_DATA_REQUEST_TYPE



Typ der Datenanforderung:
< Einfache Datenanforderung (Wert 'Simple')
< Wiederholte Datenanforderung (Wert 'Repeated')

PPPI_MINIMUM_TABLE_SIZE

*

Mindestanzahl der Tabellenzeilen

PPPI_MAXIMUM_TABLE_SIZE

*

Maximale Anzahl der Tabellenzeilen

C) Definition der Meldungserzeugung

Merkmal



Bedeutung

PPPI_MESSAGE_CATEGORY



Meldungsart

D) Definition von Eingaben

Merkmal



Bedeutung

PPPI_INPUT_REQUEST

*

Text zur Eingabeaufforderung


< PPPI_DEFAULT_VALUE oder
< PPPI_DEFAULT_STRING oder
< PPPI_DEFAULT_VARIABLE oder
< <Beliebiges Meldungsmerkmal>

*

Vorschlagswert
< nummerischer Wert
< alphanummerischer Wert
< Variable
< Merkmalwert


< PPPI_VARIABLE oder
< PPPI_GLOBAL_VARIABLE

*

Variablendefinition für eingegebenen Wert:
< Variable
< Globale Variable

PPPI_REQUESTED_VALUE



Einzugebendes Merkmal


< PPPI_VALIDATION_FORMULA oder
< PPPI_VALIDATION_FUNCTION

> <Parameter für Prüffunktion>

*

Eingabeprüfung:
< Prüfvorschrift (max. 8mal)
< Prüffunktion

Export-Parameter (siehe Definition von dynamischen Funktionsaufrufen)

PPPI_TEXT_FOR_INVALID_INPUT

*

Langtext für ungültige Eingaben

PPPI_ACCEPT_INVALID_INPUT

*

Akzeptieren von ungültigen Eingaben

PPPI_SIGNATURE_AUTHORIZATION

*

Berechtigung für Unterschrift

PPPI_SIGNATURE_STRATEGY

*

Signaturstrategie

PPPI_SIGNATURE_MODE

*

Modus der Unterschrift

E) Definition von Ausgabefeldern zu Merkmalwerten

Merkmal



Bedeutung

PPPI_OUTPUT_TEXT

*

Beschriftung des Ausgabefeldes

PPPI_OUTPUT_CHARACTERISTIC



Auszugebendes Merkmal

F) Definition von Ausgabefeldern zu Variablenwerten

Merkmal



Bedeutung

PPPI_OUTPUT_TEXT

*

Beschriftung des Ausgabefeldes

PPPI_OUTPUT_VARIABLE



Auszugebende Variable

G) Definition von Berechnungen

Merkmal



Bedeutung

PPPI_INPUT_REQUEST



Text zur Eingabeaufforderung


< PPPI_VARIABLE oder
< PPPI_GLOBAL_VARIABLE

*

Variablendefinition für eingegebenen Wert:
< Variable
< Globale Variable

PPPI_CALCULATED_VALUE



Zu berechnendes Merkmal

PPPI_CALULATION_FORMULA



Berechnungsformel (Merkmal beliebig oft, jedoch max. 240 Zeichen in Formel)

H) Definition von automatischen Bewertungen

Merkmal



Bedeutung



< PPPI_VARIABLE oder
< PPPI_GLOBAL_VARIABLE

*

Variablendefinition für automatisch zu bewertendes Merkmal
< Variable
< Globale Variable

PPPI_AUTOMATIC_VALUE



Automatisch zu bewertendes Merkmal

I) Definition von Bewertungen über Variablen

Merkmal



Bedeutung

PPPI_DEFAULT_VARIABLE



Vorschlag - Variable

PPPI_EXTERNAL_VALUE



Empfangener Wert

J) Definition von dynamischen Funktionsaufrufen

Merkmal



Bedeutung

PPPI_FUNCTION_NAME



Name des Funktionsbausteins

PPPI_BUTTON_TEXT

*

Beschriftung

PPPI_FUNCTION_DURING_DISPLAY

*

Aufruf auch im Anzeigemodus

Parameter gemäß Definition im Funktionsbaustein:
· <Exportparameter>
· <Changing-Parameter>
· <Importparameter>



Parameter im Funktionsbaustein

J-1) Definition von Exportparametern

Merkmal



Bedeutung

PPPI_EXPORT_PARAMETER



Name des Importparameters im Funktionsbausteins

Bei Bewertung von Festwerten eines der folgenden Merkmale:
< <Meldungsmerkmal>
< PPPI_STRING_CONSTANT
< PPPI_FLOAT_CONSTANT
< PPPI_DATE_CONSTANT
< PPPI_TIME_CONSTANT
Bei Bewertung über Variable eines der folgenden Merkmale:
< PPPI_STRING_VARIABLE
< PPPI_FLOAT_VARIABLE
< PPPI_DATE_VARIABLE
< PPPI_TIME_VARIABLE



Bei Bewertung von Festwerten:
< Beliebiges Meldungsmerkmal
< Konstante - alphanummerischer Wert
< Konstante - Fließkommazahl
< Konstante - Datum
< Konstante - Zeit
Bei Bewertung über Variable:
< Variable - alphanummerischer Wert
< Variable - Fließkommazahl
< Variable - Datum
< Variable - Zeit

PPPI_OPTIONAL_PARAMETER



Optionale Parameterübergabe

J-2) Definition von Changing-Parametern

Merkmal



Bedeutung

PPPI_CHANGING_PARAMETER



Name des Changingparameters im Funktionsbausteins

Eines der folgenden Merkmale:
< PPPI_STRING_VARIABLE
< PPPI_FLOAT_VARIABLE
< PPPI_DATE_VARIABLE
< PPPI_TIME_VARIABLE



Wertübergabe/-übernahme in Variable:
< Variable - alphanummerischer Wert
< Variable - Fließkommazahl
< Variable - Datum
< Variable - Zeit

PPPI_OPTIONAL_PARAMETER

*

Optionale Parameterübergabe

J-3) Definition von Importparametern

Merkmal



Bedeutung

PPPI_IMPORT_PARAMETER



Name des Exportparameters im Funktionsbausteins

Eines der folgenden Merkmale:
< PPPI_STRING_VARIABLE
< PPPI_FLOAT_VARIABLE
< PPPI_DATE_VARIABLE
< PPPI_TIME_VARIABLE



Wertübernahme in Variable:
< Variable - alphanummerischer Wert
< Variable - Fließkommazahl
< Variable - Datum
< Variable - Zeit

PPPI_OPTIONAL_PARAMETER

*

Optionale Parameterübergabe

J-4) Definition von Tabellenparametern

angegebenen Reihenfolge zuordnen:

Merkmal



Bedeutung

PPPI_TABLE_PARAMETER



Changing-Parameter

Eines der folgenden Merkmale:
< PPPI_STRING_VARIABLE
< PPPI_FLOAT_VARIABLE
< PPPI_DATE_VARIABLE
< PPPI_TIME_VARIABLE



Wertübergabe/-übernahme in Variable:
< alphanummerischer Wert
< Fließkommazahl
< Datum
< Zeit

PPPI_OPTIONAL_PARAMETER

*

Optionale Parameterübergabe

K) Definition von Manufacturing Data Access

Datenpunkt lesen

Merkmal



Bedeutung

PPPI_DATA_ACCESS



Manufacturing Data Access

PPPI_BUTTON_TEXT

*

Beschriftung der Drucktaste
(optional)

PPPI_FUNCTION_DURING_DISPLAY

*

Einstellung, ob die Funktion im Anzeigen erlaubt ist
(optional)

PPPI_IMPORT_DATA



Datenpunkt oder globale Variable der Anwendung, aus der der Wert in die nachfolgende Variable übernommen werden soll

Eines der folgenden Merkmale:
< PPPI_STRING_VARIABLE
< PPPI_FLOAT_VARIABLE
< PPPI_DATE_VARIABLE
< PPPI_TIME_VARIABLE



Wertübernahme in Variable:
< alphanummerischer Wert
< Fließkommazahl
< Datum
< Zeit

Datenpunkt schreiben

Merkmal



Bedeutung

PPPI_DATA_ACCESS



Manufacturing Data Access

PPPI_BUTTON_TEXT

*

Beschriftung der Drucktaste (optional)

PPPI_FUNCTION_DURING_DISPLAY

*

Einstellung, ob die Funktion im Anzeigen erlaubt ist (optional).

PPPI_EXPORT_DATA



Datenpunkt oder globale Variable der Anwendung, in die der Wert der nachfolgenden Variablen übergeben werden soll

Eines der folgenden Merkmale:
< PPPI_STRING_VARIABLE
< PPPI_FLOAT_VARIABLE
< PPPI_DATE_VARIABLE
< PPPI_TIME_VARIABLE



Wertübernahme in Variable:
< alphanummerischer Wert
< Fließkommazahl
< Datum
< Zeit

Ereignisgesteuert den Wert eines Datenpunkts lesen

Merkmal



Bedeutung

PPPI_DATA_ACCESS



Manufacturing Data Access

PPPI_BUTTON_TEXT

*

Beschriftung der Drucktaste

PPPI_FUNCTION_DURING_DISPLAY

*

Einstellung, ob die Funktion im Anzeigen erlaubt ist

PPPI_EVENT



Internes oder externes Ereignis

PPPI_IMPORT_DATA



Datenpunkt oder globale Variable der Anwendung, aus der der Wert in die nachfolgende Variable übernommen werden soll

Eines der folgenden Merkmale:
< PPPI_STRING_VARIABLE
< PPPI_FLOAT_VARIABLE
< PPPI_DATE_VARIABLE
< PPPI_TIME_VARIABLE



Wertübernahme in Variable:
< alphanummerischer Wert
< Fließkommazahl
< Datum
< Zeit

Ereignisgesteuert den Wert eines Datenpunkts schreiben

Merkmal



Bedeutung

PPPI_DATA_ACCESS



Manufacturing Data Access

PPPI_BUTTON_TEXT

*

Beschriftung der Drucktaste (optional)

PPPI_FUNCTION_DURING_DISPLAY

*

Einstellung, ob die Funktion im Anzeigen erlaubt ist
(optional)

PPPI_EVENT



Internes oder externes Ereignis

PPPI_EXPORT_DATA



Datenpunkt oder globale Variable der Anwendung, in die der Wert der nachfolgenden Variablen übergeben werden soll

Eines der folgenden Merkmale:
< PPPI_STRING_VARIABLE
< PPPI_FLOAT_VARIABLE
< PPPI_DATE_VARIABLE
< PPPI_TIME_VARIABLE



Wertübernahme in Variable:
< alphanummerischer Wert
< Fließkommazahl
< Datum
< Zeit

L) Ermitteln der Steuerrezeptnummer

Datenpunkt lesen

Merkmal



Bedeutung

PPPI_OTHER_DESTINATION



Empfängername des Steuerrezepts, aus dem der Datenpunkt oder das Ereignis stammen soll

PPPI_OTHER_CONTROL_RECIPE



Steuerrezeptnummer zum angegebenen Empfänger

PPPI_DATA_ACCESS



Manufacturing Data Access

PPPI_IMPORT_DATA



Importparameter von Manufacturing Data Access

Eines der folgenden Merkmale:
< PPPI_STRING_VARIABLE
< PPPI_FLOAT_VARIABLE
< PPPI_DATE_VARIABLE
< PPPI_TIME_VARIABLE



Wertübernahme in Variable:
< alphanummerischer Wert
< Fließkommazahl
< Datum
< Zeit

M) Definition von automatisch ausführbaren Funktionen

In einer Formel

Merkmal



Bedeutung

PPPI_COMMAND



Gibt die Funktion an, die bei Erfüllung der Bedingung ausgeführt, sichtbar gemacht oder verborgen werden soll.

PPPI_ACTION



Gibt an, ob die Funktion ausgeführt, sichtbar gemacht oder verborgen werden soll.
(optional)

PPPI_FORMULA



Gibt die Berechnungsformel an, in der die Bedingungen definiert sind. Sobald die Bedingungen erfüllt sind, wird die Funktion ausgelöst.

In einem Funktionsbaustein

Merkmal



Bedeutung

PPPI_COMMAND



Gibt die Funktion an, die bei Erfüllung der Bedingung ausgeführt, sichtbar gemacht oder verborgen werden soll.

PPPI_ACTION



Gibt an, ob die Funktion ausgeführt, sichtbar gemacht oder verborgen werden soll.
(optional)

PPPI_FUNCTION



Gibt den Funktionsbaustein an, in dem die Bedingungen definiert sind. Sobald die Bedingungen erfüllt sind, wird die Funktion ausgelöst.

Eines der folgenden Paramertermerkmale:
< <Exportparameter>
< <Changing-Parameter>
< <Importparameter>



Parameter gemäß Definition im Funktionsbaustein:
< Exportparameter
< Changing-Parameter
< Importparameter

Merkmal für Variable/Konstante mit dem Datentyp des Parameters



Wertübergabe in Konstante, Variable oder über Meldungsmerkmal

N) Definition von automatisch ausführbaren Berechnungen

Merkmal



Bedeutung

PPPI_CALCULATED_VALUE



zu berechnendes Merkmal

PPPI_EVENT



internes oder externes Ereignis

PPPI_CALCUALTION_FORMULA



Berechnungsformel

O) Definition von automatisch ausführbaren dynamischen Funktionsaufrufen

Merkmal



Bedeutung

PPPI_FUNCTION_NAME



Name des Funktionsbaustein

PPPI_EVENT



internes oder externes Ereignis

Parametermerkmale:

< PPPI_EXPORT_PARAMETER
< PPPI_CHANGING_PARAMETER
< PPPI_IMPORT_PARAMETER



Parameter gemäß Definition im Funktionsbaustein:
< Importparameter
< Changing-Parameter
< Exportparameter

Merkmal für Variable/Konstante mit dem Datentyp des Parameters

Wertübergabe in Konstante:
< PPPI_STRING_CONSTANT
< PPPI_FLOAT_CONSTANT
< PPPI_DATE_CONSTANT
< PPPI_TIME_CONSTANT

Wertübergabe in Variable:
< PPPI_STRING_VARIABLE
< PPPI_FLOAT_VARIABLE
< PPPI_DATE_VARIABLE
< PPPI_TIME_VARIABLE

Bei Bewertung über Meldungsmerkmal:
< <Meldungsmerkmal>





Wertübergabe in Konstante:
< alphanummerischer Wert
< Fließkommazahl
< Datum
< Zeit

Wertübergabe in Variable:
< alphanummerischer Wert
< Fließkommazahl
< Datum
< Zeit

Bei Bewertung über Meldungsmerkmal:
< Meldungsmerkmal
