Tipo 0: Estructura de instrucciones de proceso para instrucciones de producción



Para que el sistema procese correctamente instrucciones de proceso universales en las instrucciones de producción, el usuario debe definir la característica por un determinado orden.

En las secciones siguientes, las características se agrupan en bloques característicos según su propósito. Puede combinarlos en instrucciones de proceso por el siguiente orden:

  1. Primero, defina secuencias de fase.
  2. Segundo, defina solicitudes de datos.
  3. Tercero, defina la creación de mensaje. Puede definir tantos bloques de mensaje de proceso como desee.
  4. Por último, defina cualquiera de los bloques característicos restantes. Cada bloque característico se puede definir un número de veces infinito. Puede definir estos bloques de características en cualquier orden.

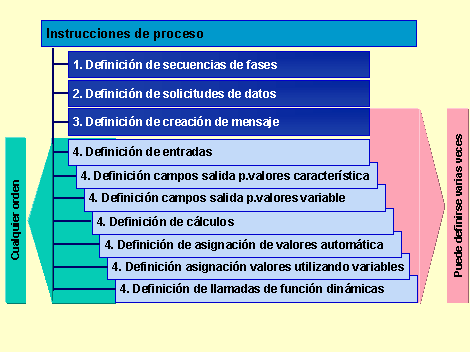

Pedido de bloques característicos

Bloqueos característicos

* = opcional

A) Definición de secuencia de fase

Característica



Significado

PPPI_PREDECESSOR



Número de la fase precedente

B) Definición de solicitud de datos

Característica



Significado

PPPI_DATA_REQUEST_TYPE



Clase de solicitud de datos:
 ® Solicitud de datos simple (valor "simple")
® Solicitud de datos múltiple (valor "múltiple")

PPPI_MINIMUM_TABLE_SIZE

*

Número mínimo de líneas de tabla

PPPI_MAXIMUM_TABLE_SIZE

*

Número máximo de líneas de tabla

C) Definición de creación de mensaje

Característica



Significado

PPPI_MESSAGE_CATEGORY



Clase de mensaje

D) Definición de entradas

Característica



Significado

PPPI_INPUT_REQUEST

*

Texto para la solicitud de entrada


< PPPI_DEFAULT_VALUE o bien
 ® PPPI_DEFAULT_STRING o bien
® PPPI_DEFAULT_VARIABLE o bien ® <Cualquier característica de mensaje>

*

Valores propuestos
 ® Valor numérico
® Valor alfanumérico
® Variable
® Valor de la característica


< PPPI_VARIABLE o
< PPPI_GLOBAL_VARIABLE

*

Definición variable para valor registrado:
< Variable
< Variable global

PPPI_REQUESTED_VALUE



Característica que se debe registrar


< PPPI_VALIDATION_FORMULA o bien
® PPPI_VALIDATION_FUNCTION

> <Parámetros para la función de verificación>

*

Verificación de entrada:
 ® Norma de verificación (máx. 8 veces)
® Función de verificación

Parámetros para export (véase Definir llamadas de función dinámicas)

PPPI_TEXT_FOR_INVALID_INPUT

*

Texto explicativo para entradas no válidas

PPPI_ACCEPT_INVALID_INPUT

*

Aceptar entradas no válidas

PPPI_SIGNATURE_AUTHORIZATION

*

Autorización para firma

PPPI_SIGNATURE_STRATEGY

*

Estrategia de firmas

PPPI_SIGNATURE_MODE

*

Modo de firmas

E) Definición de campos de salida para valores de característica

Característica



Significado

PPPI_OUTPUT_TEXT

*

Texto de campo de salida

PPPI_OUTPUT_CHARACTERISTIC



Característica que se debe emitir

F) Definición de campos de salida para valores de variable

Característica



Significado

PPPI_OUTPUT_TEXT

*

Texto de campo de salida

PPPI_OUTPUT_VARIABLE



Variable que se debe emitir

G) Definición de cálculos

Característica



Significado

PPPI_INPUT_REQUEST



Texto para la solicitud de entrada


< PPPI_VARIABLE o
< PPPI_GLOBAL_VARIABLE

*

Definición variable para valor registrado:
< Variable
< Variable global

PPPI_CALCULATED_VALUE



Característica que se debe calcular

PPPI_CALULATION_FORMULA



Fórmula de cálculo (la característica puede asignarse un número infinito de veces, sin embargo, la fórmula sólo puede tener una longitud de 240 caracteres)

H) Definición de asignación automática de valor

Característica



Significado



< PPPI_VARIABLE o
< PPPI_GLOBAL_VARIABLE

*

Definición variable para característica con asignación automática de valor
< Variable
< Variable global

PPPI_AUTOMATIC_VALUE



Característica con valoración automática

I) Definición de la asignación del valor utilizando variables

Característica



Significado

PPPI_DEFAULT_VARIABLE



Variable propuesta

PPPI_EXTERNAL_VALUE



Valor recibido

J) Definición de llamadas de función dinámicas

Característica



Significado

PPPI_FUNCTION_NAME



Denominación del módulo de funciones

PPPI_BUTTON_TEXT

*

Texto de marcador

PPPI_FUNCTION_DURING_DISPLAY

*

Llamada de función permitida en modo de visualizar

Parámetros según la definición en el módulo de funciones:
 ® <parámetros para export>
® <parámetros de modificación>
® <parámetros para import>



Parámetros del módulo de funciones

J-1) Definición de parámetros para export

Característica



Significado

PPPI_EXPORT_PARAMETER



Denominación del parámetro para import del módulo de funciones


< <Característica de mensaje> o bien
 ® PPPI_STRING_CONSTANT o bien
® PPPI_FLOAT_CONSTANT o bien
® PPPI_DATE_CONSTANT o bien
® PPPI_TIME_CONSTANT o bien

® PPPI_STRING_VARIABLE o bien
® PPPI_FLOAT_VARIABLE o bien
® PPPI_DATE_VARIABLE o bien
® PPPI_TIME_VARIABLE



Para la valoración de valores fijos:
 ® Cualquier característica de mensaje
® Constante – valor alfanumérico
® Constante – número de coma flotante
® Constante - fecha
® Constante - hora
Para la valoración utilizando variables:
 ® Variable – valor alfanumérico
® Variable - número de coma flotante
® Variable - fecha
® Variable - hora

PPPI_OPTIONAL_PARAMETER



Traslado de parámetro opcional

J-2) Definición de parámetros de modificación

Característica



Significado

PPPI_CHANGING_PARAMETER



Denominación del parámetro changing del módulo de funciones


< PPPI_STRING_VARIABLE o bien
< PPPI_FLOAT_VARIABLE o bien
< PPPI_DATE_VARIABLE o bien
< PPPI_TIME_VARIABLE



Traslado de valor en variables:
 ® Variable – valor alfanumérico
® Variable- número de coma flotante
® Variable - fecha
® Variable - hora

PPPI_OPTIONAL_PARAMETER

*

Traslado de parámetro opcional

J-3) Definición de parámetros de modificación

Característica



Significado

PPPI_IMPORT_PARAMETER



Denominación del parámetro para export del módulo de funciones


< PPPI_STRING_VARIABLE o bien
< PPPI_FLOAT_VARIABLE o bien
< PPPI_DATE_VARIABLE o bien
< PPPI_TIME_VARIABLE



Traslado de valor en variables:
 ® Variable – valor alfanumérico
® Variable- número de coma flotante
® Variable - fecha
® Variable - hora

PPPI_OPTIONAL_PARAMETER

*

Traslado de parámetro opcional
