Typ 0: Aufbau von Prozeßvorgaben für Herstellanweisungen

Damit Universal-Prozeßvorgaben in der Herstellanweisung korrekt verarbeitet werden, müssen die Merkmale in einer bestimmten Reihenfolge definiert werden.

Im folgenden sind die Merkmale entsprechend ihrem Zweck zu Merkmalblöcken zusammengefaßt. Diese können Sie gemäß der wie folgt vorgeschriebenen Reihenfolge zu Prozeßvorgaben zusammensetzen:

  1. An erster Stelle geben Sie die Definition von Phasen-Reihenfolgen an.
  2. An zweiter Stelle geben Sie die Definition von Datenanforderungen an.
  3. An dritter Stelle geben Sie die Definition der Meldungserzeugung an. Dabei können beliebig viele Prozeßmeldungsblöcke definiert werden.
  4. An vierter Stelle können Sie alle übrigen Merkmalblöcke angeben. Dabei kann jeder Merkmalblock beliebig oft vorkommen. Auch die Reihenfolge innerhalb dieser Merkmalblöcke ist beliebig.

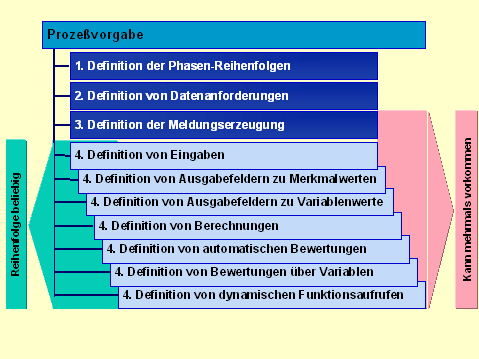

Reihenfolge der Merkmalblöcke

Merkmalblöcke

* = optional

A) Definition der Phasen-Reihenfolge

Merkmal



Bedeutung

PPPI_PREDECESSOR



Nummer der Vorgängerphase

B) Definition von Datenanforderungen

Merkmal



Bedeutung

PPPI_DATA_REQUEST_TYPE



Typ der Datenanforderung:
< Einfache Datenanforderung (Wert 'Simple')
< Wiederholte Datenanforderung (Wert 'repeated')

PPPI_MINIMUM_TABLE_SIZE

*

Mindestanzahl der Tabellenzeilen

PPPI_MAXIMUM_TABLE_SIZE

*

Maximale Anzahl der Tabellenzeilen

C) Definition der Meldungserzeugung

Merkmal



Bedeutung

PPPI_MESSAGE_CATEGORY



Meldungsart

D) Definition von Eingaben

Merkmal



Bedeutung

PPPI_INPUT_REQUEST

*

Text zur Eingabeaufforderung


< PPPI_DEFAULT_VALUE oder
< PPPI_DEFAULT_STRING oder
< PPPI_DEFAULT_VARIABLE oder
< <Beliebiges Meldungsmerkmal>

*

Vorschlagswert
< numerischer Wert
< alphanumerischer Wert
< Variable
< Merkmalwert


< PPPI_VARIABLE oder
< PPPI_GLOBAL_VARIABLE

*

Variablendefinition für eingegebenen Wert:
< Variable
< Globale Variable

PPPI_REQUESTED_VALUE



Einzugebendes Merkmal


< PPPI_VALIDATION_FORMULA oder
< PPPI_VALIDATION_FUNCTION

> <Parameter für Prüffunktion>

*

Eingabeprüfung:
< Prüfvorschrift (max. 8mal)
< Prüffunktion

Export-Parameter (siehe Definition von dynamischen Funktionsaufrufen)

PPPI_TEXT_FOR_INVALID_INPUT

*

Langtext für ungültige Eingaben

PPPI_ACCEPT_INVALID_INPUT

*

Akzeptieren von ungültigen Eingaben

PPPI_SIGNATURE_AUTHORIZATION

*

Berechtigung für Unterschrift

PPPI_SIGNATURE_STRATEGY

*

Unterschriftsstrategie

PPPI_SIGNATURE_MODE

*

Modus der Unterschrift

E) Definition von Ausgabefeldern zu Merkmalwerten

Merkmal



Bedeutung

PPPI_OUTPUT_TEXT

*

Beschriftung des Ausgabefeldes

PPPI_OUTPUT_CHARACTERISTIC



Auszugebendes Merkmal

F) Definition von Ausgabefeldern zu Variablenwerten

Merkmal



Bedeutung

PPPI_OUTPUT_TEXT

*

Beschriftung des Ausgabefeldes

PPPI_OUTPUT_VARIABLE



Auszugebende Variable

G) Definition von Berechnungen

Merkmal



Bedeutung

PPPI_INPUT_REQUEST



Text zur Eingabeaufforderung


< PPPI_VARIABLE oder
< PPPI_GLOBAL_VARIABLE

*

Variablendefinition für eingegebenen Wert:
< Variable
< Globale Variable

PPPI_CALCULATED_VALUE



Zu berechnendes Merkmal

PPPI_CALULATION_FORMULA



Berechnungsformel (Merkmal beliebig oft, jedoch max. 240 Zeichen in Formel)

H) Definition von automatischen Bewertungen

Merkmal



Bedeutung



< PPPI_VARIABLE oder
< PPPI_GLOBAL_VARIABLE

*

Variablendefinition für automatisch zu bewertendes Merkmal
< Variable
< Globale Variable

PPPI_AUTOMATIC_VALUE



Automatisch zu bewertendes Merkmal

I) Definition von Bewertungen über Variablen

Merkmal



Bedeutung

PPPI_DEFAULT_VARIABLE



Vorschlag - Variable

PPPI_EXTERNAL_VALUE



Empfangener Wert

J) Definition von dynamischen Funktionsaufrufen

Merkmal



Bedeutung

PPPI_FUNCTION_NAME



Name des Funktionsbausteins

PPPI_BUTTON_TEXT

*

Beschriftung

PPPI_FUNCTION_DURING_DISPLAY

*

Aufruf auch im Anzeigemodus

Parameter gemäß Definition im Funktionsbaustein:
· <Exportparameter>
· <Changing-Parameter>
· <Importparameter>



Parameter im Funktionsbaustein

J-1) Definition von Exportparametern

Merkmal



Bedeutung

PPPI_EXPORT_PARAMETER



Name des Importparameters im Funktionsbausteins


< <Meldungsmerkmal> oder
< PPPI_STRING_CONSTANT oder
< PPPI_FLOAT_CONSTANT oder
< PPPI_DATE_CONSTANT oder
< PPPI_TIME_CONSTANT oder

< PPPI_STRING_VARIABLE oder
< PPPI_FLOAT_VARIABLE oder
< PPPI_DATE_VARIABLE oder
< PPPI_TIME_VARIABLE



Bei Bewertung von Festwerten:
< Beliebiges Meldungsmerkmal
< Konstante - alphanumerischer Wert
< Konstante - Fließkommazahl
< Konstante - Datum
< Konstante - Zeit
Bei Bewertung über Variable:
< Variable - alphanumerischer Wert
< Variable - Fließkommazahl
< Variable - Datum
< Variable - Zeit

PPPI_OPTIONAL_PARAMETER



Optionale Parameterübergabe

J-2) Definition von Changing-Parametern

Merkmal



Bedeutung

PPPI_CHANGING_PARAMETER



Name des Changingparameters im Funktionsbausteins


< PPPI_STRING_VARIABLE oder
< PPPI_FLOAT_VARIABLE oder
< PPPI_DATE_VARIABLE oder
< PPPI_TIME_VARIABLE



Wertübergabe/-übernahme in Variable:
< Variable - alphanumerischer Wert
< Variable - Fließkommazahl
< Variable - Datum
< Variable - Zeit

PPPI_OPTIONAL_PARAMETER

*

Optionale Parameterübergabe

J-3) Definition von Importparametern

Merkmal



Bedeutung

PPPI_IMPORT_PARAMETER



Name des Exportparameters im Funktionsbausteins


< PPPI_STRING_VARIABLE oder
< PPPI_FLOAT_VARIABLE oder
< PPPI_DATE_VARIABLE oder
< PPPI_TIME_VARIABLE oder



Wertübernahme in Variable:
< Variable - alphanumerischer Wert
< Variable - Fließkommazahl
< Variable - Datum
< Variable - Zeit

PPPI_OPTIONAL_PARAMETER

*

Optionale Parameterübergabe
