Zeichnungs- und Druckerstückliste erzeugen

Verwendung

Mit AutoCAD können Summenstücklisten (Zusammenfassung aller gleichen Teile zu einem Listenposten, also sogenannte Mengenübersichts-Stücklisten) oder Positionsstücklisten (Struktur-Stücklisten) erstellt werden. Beide Arten können auch durch Expansion von Unterstücklisten erstellt werden. Man spricht in diesem Fall auch von einer Baukasten-Stückliste.

Eine Stückliste kann auf der Zeichnung oder auf dem Drucker ausgegeben werden. Dabei werden die Daten jedes Infopunkts bzw. jeder Positionsnummer immer zeilenweise in einer Datei mit der Endung *.TXT gespeichert. Jede Zeile dieser Dateien besteht aus einzelnen Feldern, die durch Hochkommata voneinander getrennt sind. Jedes Feld beinhaltet einen Attributwert.

Besteht bereits eine Stücklistendatei *.TXT mit dem angegebenen Namen, wird ein Dialogfenster geöffnet, das abgefragt, ob die bestehende Stückliste "Vorhandene TXT Datei benutzen", oder die Stückliste mit den aktuellen Gegebenheiten der Zeichnung (Änderung an Infopunkt- oder Positionsnummern-Informationen) "Stückliste aus der Zeichnung neu erzeugen" erstellt werden soll.

Eine Stückliste, die auf einer Zeichnung ausgegeben werden soll, hat ein anderes Erscheinungsbild und eine andere Funktion als eine Druckerausgabe. AutoCAD stellt abhängig von der Art der Stückliste (Positions- oder Summenstückliste) sowie des Ausdrucks (Zeichnung oder Drucker) geeignete Dateien zur Verfügung. Alle diese Dateien dienen dazu, die Daten aus Infopunkt bzw. Positionsnummer in eine entsprechende Ausgabeform zu bringen. Diese Dateien sind im Unterverzeichnis ../GEN/MSK abgelegt.

Menü SAP ® Stücklistenwerkzeuge ® Erzeuge Stückliste

Das Erstellen einer Stückliste für die Zeichnung, für einen Ausdruck und als ASCII-Datei wird über ein einziges Dialogfenster gesteuert.

Soll die Stückliste auf der Zeichnung eingefügt werden, ist der Einfügepunkt für die Stückliste festzulegen.

Einfügepunkt:

Die Stückliste hängt am Fadenkreuz und kann an einer passenden Stelle in die Zeichnung eingefügt werden. Der Basispunkt und die Einfügerichtung der Stückliste ist abhängig von der Art der gewählten Stücklisten-Maske (z.B. GENBPOS wird von unten nach oben aufgebaut (bottom)).

Für den Ausdruck einer Stückliste erhalten Sie das gewohnte Dialogfenster zur Auswahl eines Druckers. Geben Sie hier die gewünschten Optionen ein.

Bei einem Ausdruck als ASCII-Datei wird die angegebene *.TXD-Datei im Arbeitsverzeichnis abgelegt.

Wenn Sie den AutoCAD Zeichnungrahmen mit dem eine oder mehrere Zeichnungsstücklisten verbunden sind (die Option "Information innerhalb Zeichnungsrahmen" war beim Einfügen aktiv), ändern (Rahmenformat), skalieren oder löschen, werden Sie nach einer Aktualisierung aller Stücklisten gefragt, die mit diesem Rahmen assoziiert sind.

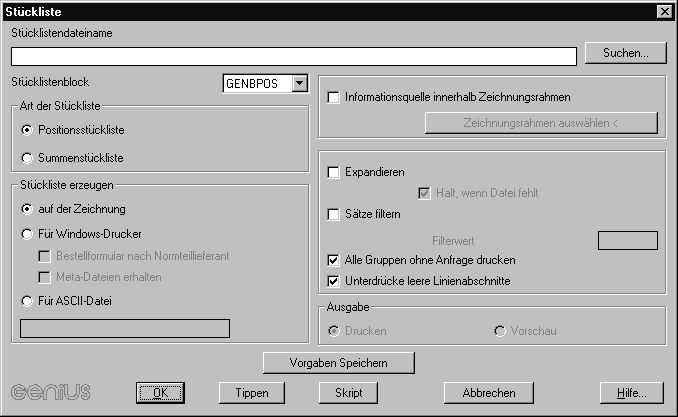

Die Funktion öffnet folgendes Dialogfenster:

Die folgende Übersicht gibt Ihnen Hinweise zu den einzelnen Feldern.

Feld	Bedeutung
Stücklistendateiname	Stücklistendateiname
Stücklistenblock	Stücklistenblock (Maskendatei)
Art der Stückliste	Hier entscheiden Sie, ob Sie eine Positionsstückliste erzeugen wollen, in der jede Position einzeln aufgeführt ist, oder eine Summenstückliste, in der gleich bezeichnete Teile zusammenaddiert werden. Unterscheiden sich beim Erzeugen einer Summenstückliste die Teile in ihren Attributen in nur einem Buchstaben, werden sie nicht mehr als gleich betrachtet.
Stückliste erzeugen	Auf der Zeichnung Für Windows-Drucker Für ASSCII-Datei
Informationsquelle innerhalb des Zeichnungsrahmens	Informationsquelle innerhalb des Zeichnungsrahmens
Unterstücklisten expandieren	Unterstücklisten expandieren
Sätze filtern	Durch diese Option können Sie einen Filterwert angeben, wenn Sie nur gewisse Sätze in der Stückliste aufführen wollen. Das Filterkriterium muß im Infopunkt bzw. der Positionsnummer im Attribut "Filter" eingetragen sein. Es kommen nur solche Sätze durch den Filter, deren Attributwert für Filter gleich dem Filterwert ist (z.B. "ERSATZ" für Ersatzteile).
Alle Gruppen ohne Anfrage drucken	Alle Gruppen ohne Anfrage drucken
Unterdrücke leere Linienabschnitte	Mit Hilfe des Markierungsfeldes können Sie entscheiden, ob Zeilen, die keine Einträge enthalten, in der Stücklistenausgabe unterdrückt werden sollen.
Ausgabe (nur Windows-Drucker)	Hier können Sie festlegen, ob die Datei sofort gedruckt werden soll (dies ist die Voreinstellung), oder ob Sie erst kontrollieren und eventuell Änderungen anbringen möchten. Dazu wird der vorgabemäßig installierte Editor Ihres Systems aufgerufen, der die Stücklistenvorschau zeigt.
Vorgaben speichern	Vorgaben speichern
